01

超声辅助CNC加工装备

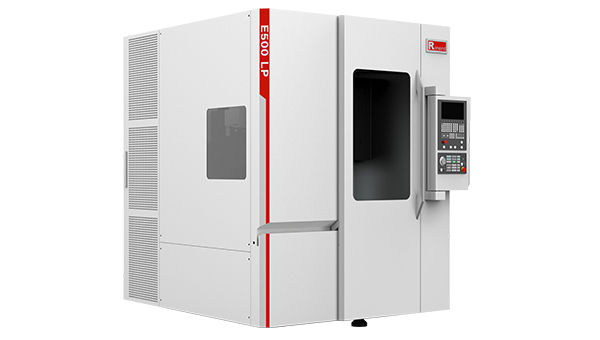

RONEIND/超精密立式加工中心E500 LP

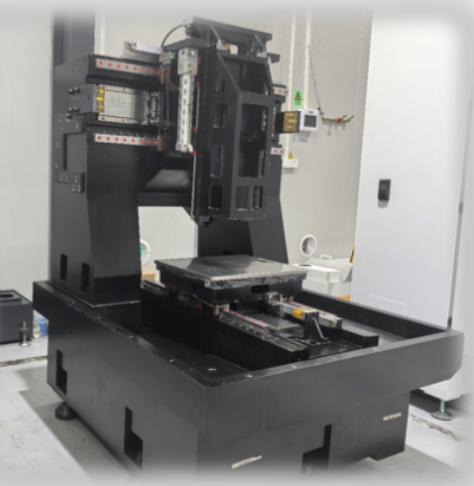

矿物铸件床身

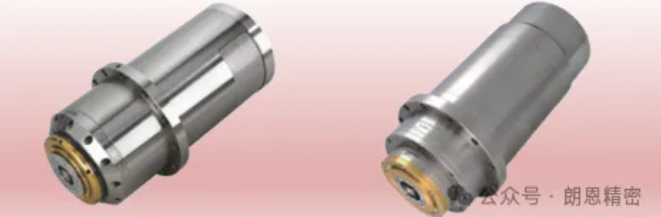

配备高品质、高转速、高稳定性的主轴进行高频振动加工

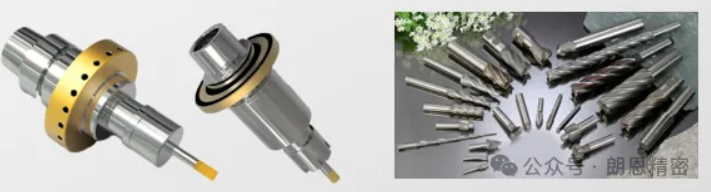

配备超声加工专用刀柄、超硬刀具

专用超声刀柄

超声刀柄，是一种能让刀具产生高频、可控振动的特殊刀柄，刀刃上每分钟数百万次的微米级振动，与机床主轴转速叠加，实现宏、微观结合的超声切削，整体提升机床工艺性能。

1.作用机理

高频冲击，加速材料去除

断续切削强化散热

微振润滑，降低切削力

2.工艺效果

提升进给速度

提升切削线速度

降低受力变形误差

3.经济效益

提高刀具寿命

提升加工效率

改善加工质量

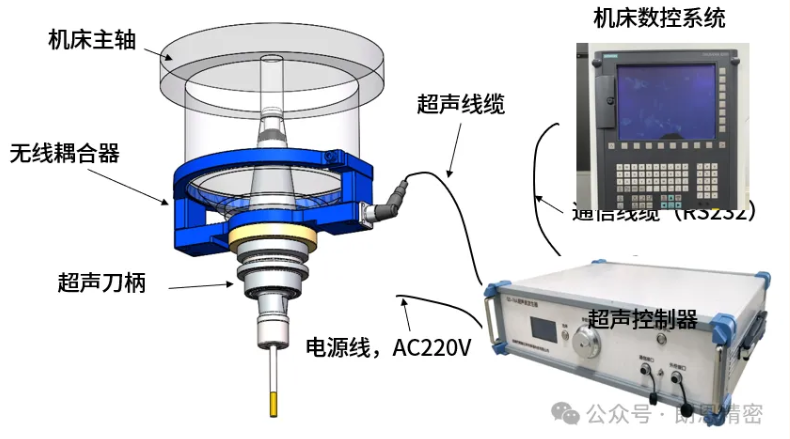

超声波加工系统

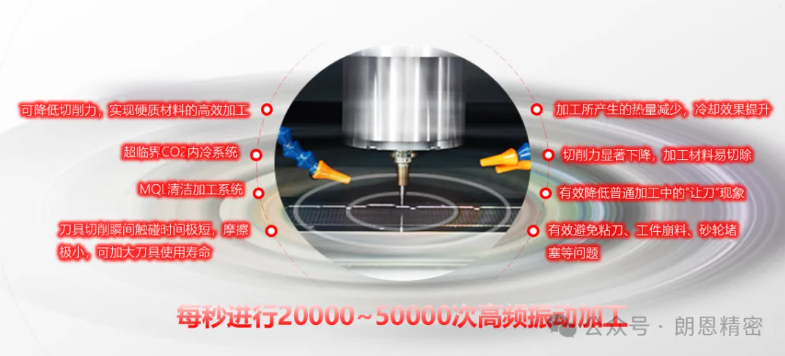

超声波加工可降低切削力，实现硬质材料的高效加工，实现每秒20000~50000次高频振动加工。

配备超临界CO2内冷系统、MQl清洁加工系统，加工时所产生的热量明显减少，冷却效果显著提升。

刀具切削瞬间触碰时间极短，摩擦极小，切削力显著下降，加工材料易切除，可加大刀具使用寿命。

可有效降低普通加工中的“让刀”现象，有效避免粘刀、工件崩料、砂轮堵塞等问题。

02

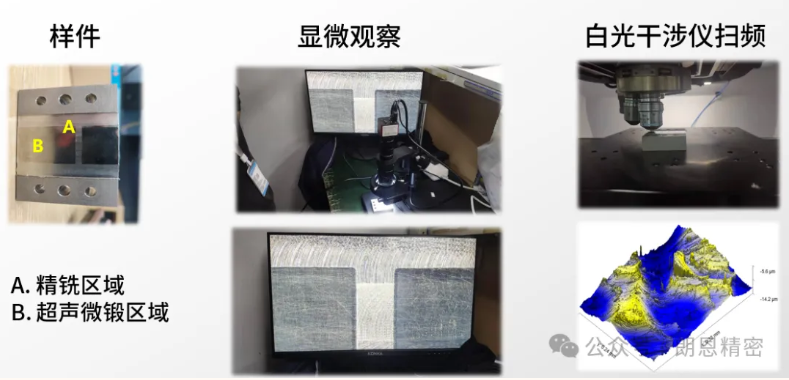

精铣与微锻加工实验

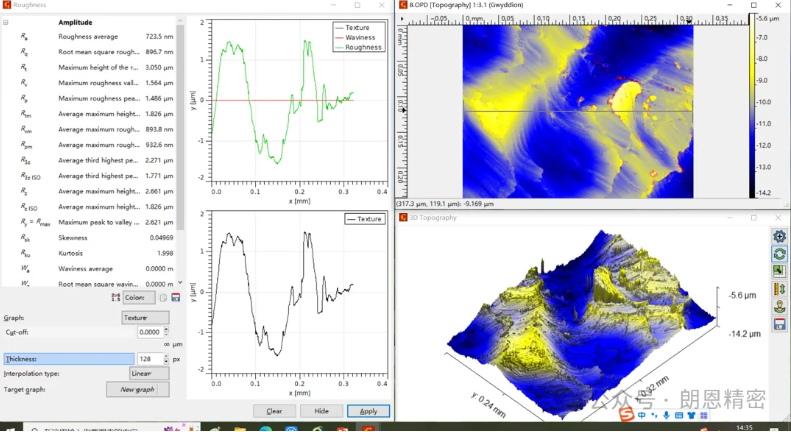

精铣实验效果图

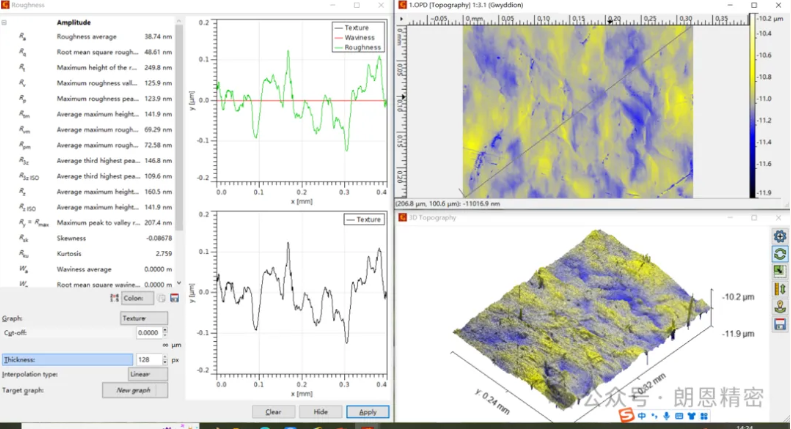

超声微锻实验效果图

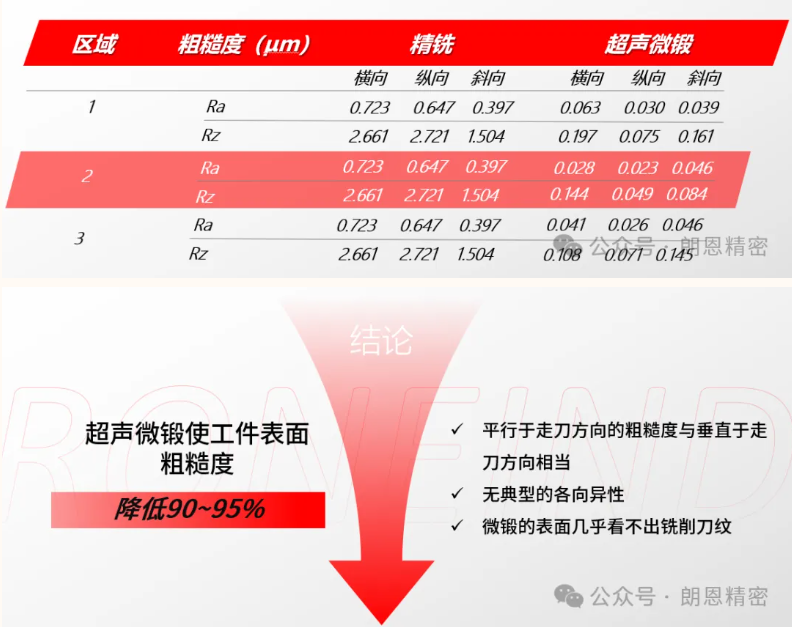

精铣VS超声微锻

超声微锻使工件表面粗糙度相比精铣可降低90~95%，平行于走刀方向的粗糙度与垂直于走刀方向相当，无典型的各向异性，微锻的表面几乎看不出铣削刀纹。

典型超声波加工案例

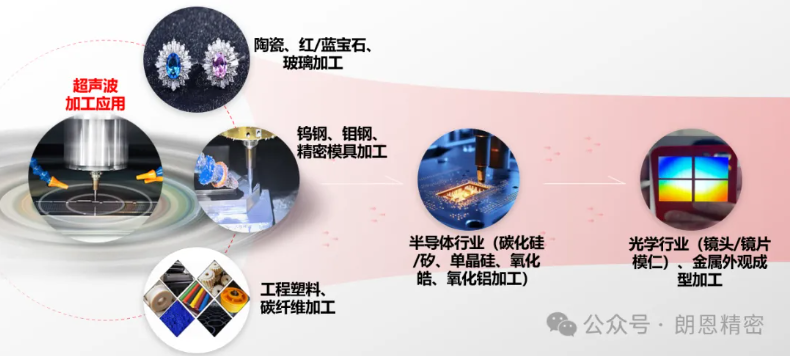

超声波加工应用领域

超声加工非常适合对硬脆材料(陶瓷、红/蓝宝石、玻璃、钨钢、钼钢等)、碳纤维、工程塑料、半导体行业(碳化硅/矽、单晶硅/矽、氧化锆、氧化铝)和金属材料的几何复杂工件进行高精度和高效的超声波精密加工。

以上为本期全部内容，感谢观看！

下期为大家提供超精密加工中心解决方案，敬请期待。
